Ürün ayrıntıları:
|
| Ürün adı: | Küresel Vana Aktüatörü | Başvuru: | HVAC kontrolleri |
|---|---|---|---|
| Motor tipi: | fırçasız motor | Bağlayıcı türü: | DN20, DN25, DN32, DN40, DN50 |
| mekanik hareket: | Döner | Yapılandırma: | İki yönlü, üç yönlü |
| Vurgulamak: | uzaktan vana aktüatörü,2 Yollu Uzaktan Kontrol Vanası Aktüatörü,Uzaktan Kumanda Aktüatörü Vana 24v Ac |
||

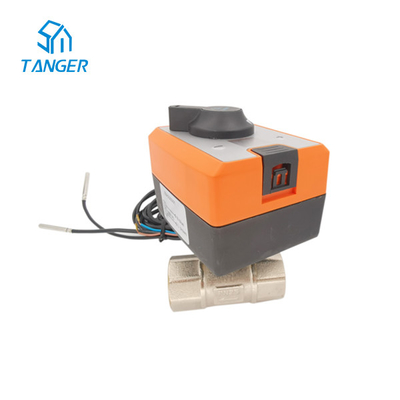

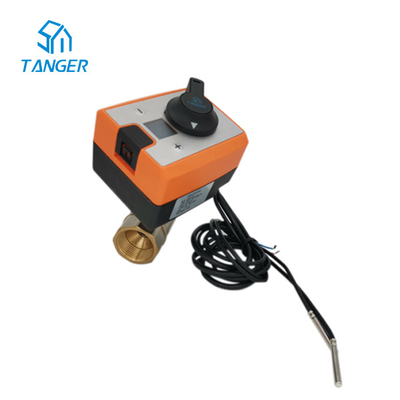

LCD Ekranlı 10Nm Küresel Vana Aktüatörü IP54 ZBA230DMRs485 haberleşme modu ile çalışır ve yerden ısıtma ve merkezi klimada su sistemi vanalarının oransal ayarı için uygundur.İki yollu vanalarda ve üç yollu vanalarda kullanılabilir.
| Model numarası | ZBA230DM |
| İşlev | Rs485 iletişim modu |
| Güç kaynağı | 230V AC, 24V AC/DC |
| Güç tüketimi | Koşu için 5W, bakım için 1W |
| Sıklık | 50/60Hz |
| Felç | 90°C/90s |
| tork | 10Nm |
| Kurulum boyutu | M33X1.5 |
| Koruma seviyesi | IP54 |
| Kablo | 4x0.3 siyah PVC 0.5m |
| Sensör uzunluğu | ø3,5x1m |
Bağlantı şeması
Kullanılacak vana tipi
| Kurulum türü | Model numarası | İplik | Akış katsayısı Kvs | Vücut basıncı MPa | Fark basıncı MPa'yı kapatın | Orta sıcaklık |
| Ceviz | VB30F20A | 3/4" | 7.3 | 2.5 | 0,5 | 5-100°C |
| Ceviz | VB30F25A | 1" | 8.7 | 2.5 | 0,5 | 5-100°C |
| Ceviz | VB30F32A | 1 1/4" | 11.4 | 2.5 | 0,5 | 5-100°C |
| Ceviz | VB30F40A | 1 1/2" | 14.2 | 2.5 | 0,5 | 5-100°C |
| Ceviz | VB30F50A | 2" | 18.2 | 2.5 | 0,5 | 5-100°C |
Yükleme Rehberi
Bakım çalışmaları yapılmadan önce aktüatör güç kaynağından ayrılmalıdır (güç kablosunu prizden çekin).Aynı zamanda ilgili boru hattının belirli kısmındaki su pompası ve izolasyon cihazı da kapatılmalıdır (gerekirse), sistem basıncını düşürmek için önce soğutulmalıdır).Hatlar yeniden doldurulduğunda, vanalar ve aktüatörler doğru şekilde takılıp bağlanırsa sistem tekrar çalışır.
